Filtro compacto 3P

Filtros integrados

Principio de funcionamiento

  1. El agua de lluvia se introduce en el cartucho del filtro.
  2. El cartucho de filtro limpia el agua de lluvia, el agua limpia se introduce en el tanque de almacenamiento de agua de lluvia a través de la entrada calmada
  3. La suciedad es arrastrada al alcantarillado a través de la superficie extremadamente lisa de la tela de la pantalla por el agua de lluvia que fluye hacia adentro.

Nota:
Debido a la posición horizontal del cartucho de filtro, el filtro se obstruye más rápido que los filtros con una unidad de filtro más inclinada. Recomendamos el uso del dispositivo de retro lavado 3P y una limpieza regular con detergente y un cepillo para desengrasar la tela del filtro (el polen contiene mucha grasa, por lo que el agua se desliza por la superficie).

El filtro de agua de lluvia más pequeño de 3P Technik para su instalación en tanques de almacenamiento de agua de lluvia de plástico u hormigón.

El filtro compacto 3P se puede utilizar donde haya poco espacio y no haya diferencia de altura entre la entrada y la salida.

El filtro compacto 3P se puede reequipar con el conjunto de retro lavado 3P PF + SF.
Ya hay una abertura en la carcasa del filtro que está cerrada con una tapa. Lo ideal es combinar el filtro compacto 3P con el dúo de sifón de desbordamiento 3P y la entrada calmada 3P.

Capacidad de conexión según DIN 1986: hasta 213 m² de superficie de techo con una precipitación de 300 l / (sxha)

Todas las conexiones: DN 100

Diferencia de altura entre entrada y salida: 0 mm

Tamaño de la malla: 0,7 x 1,7 mm

El agua purificada se puede utilizar para el riego de la lavadora, el inodoro y el jardín.

Intervalo de mantenimiento varias veces al año dependiendo de qué tan sucio esté

Especificaciones técnicas

Filtro de agua de lluvia según DIN 1989-2, tipo C

Conexión entrada: DN 100
salida al tanque de almacenamiento: DN 100
salida al alcantarillado: DN 100

Diferencia de altura entre entrada y salida: 0 mm

Material de la carcasa: Polietileno
Material del cartucho de filtro: Acero inoxidable 1.4301 Material
Poly-Net: Polietileno

Tamaño de la malla: 0,7 x 1,7 mm

Peso: 1,4 kilogramos

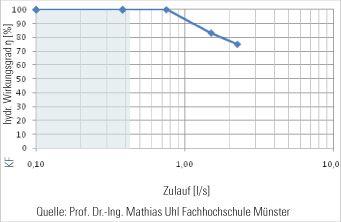

Prueba de filtro

Precipitación media en Alemania 80% menos de 15 l / (sxha), lo que da como resultado un caudal de 0,32 l / s con una superficie de techo de 213 m².

Diámetro de tubería: DN 100 máx.Caudal: 6,4 l / s
área conectable con máx.200 l / (sxha): 320 m²
área conectable con máx.300 l / (sxha): 213 m²

usar

Einbau in einer Betonzisterne
